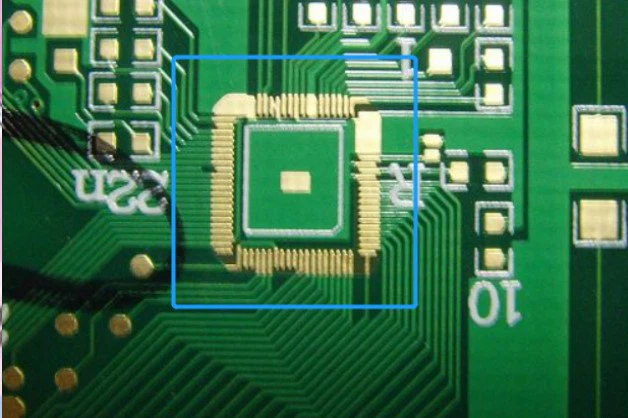

Dvije vrste procesa površinske obrade za lijepljenje ploča

Prema načinu površinske obrade može se podijeliti u sljedeća 2 tipa: Imerzijsko zlato, Ni/Pd/Au.



Immersion Gold

Debljina taloženja nikla je 120 ~ 240 μinch (oko 3 ~ 6 μm), a zlata je 2 ~ 4 μinch (0,05 ~ 0,1 μm)

Prednosti: 1. Immersion Gold PCB površina je vrlo ravna i komplanarna, što je prikladno za kontaktnu površinu tipki.

2. Lemljivost zlatne naslage je izvrsna, a zlato će se brzo rastopiti u rastaljenom lemu i formirati metalne spojeve.

Nedostaci: visoka cijena i stroga kontrola procesnih parametara (glatka metalna površina, strogi parametri lijepljenja, itd.) potrebna je za postizanje dobrog učinka lijepljenja. Pozlaćenu površinu PCB-a lako je proizvesti kao prednost crne ploče (korozija nikla), što utječe na pouzdanost konačnog zavarivanja i problem odlemljivanja.



Ni/Pd/Au

Debljina nikla je 120~240μ inča (oko 3-6 um), debljina paladija je 4~2{{10}}μ inča (oko 0,1 ~0,5 um）; Debljina zlata je 1-4 μinch（0,02~0,1 um）

Prednosti: U usporedbi s uronjenim zlatom, nikl-paladij-zlato može učinkovito spriječiti probleme s pouzdanošću veze uzrokovane nedostacima crnog diska i naširoko se koristi u proizvodima srednje i visoke klase.

Nedostaci: Iako nikal paladij zlato ima mnogo prednosti, paladij je skup i skup. Zahtjevi za kontrolu procesa su strogi.



Kapacitet obrade ploča za lijepljenje



Postupak	imerzijsko zlato	Ni/Pd/Au
Širina reda/razmak (um)	75/75um	75/75um
Veličina ljepljive pločice（um）	75*200um	100*200um
Ravnost položaja lijepljenja	Zahtjevi za ravnost površine zlata su strogi	Zahtjevi za ravnost zlatne površine su strogi（Blaga ogrebotina je prihvatljiva）
