Što je kruta tiskana ploča?
Kruta tiskana ploča (PCB) vrsta je tiskane ploče koja ima kruti osnovni sloj koji se ne može saviti. Čvrsti PCB-ovi izrađeni su od keramičkih ili staklenih materijala i izdržljivi su, mogu izdržati visoke topline i otporni na dugotrajno izlaganje elementima. Često se koriste u uređajima koji zahtijevaju krutost, kao što su računala i pisači, te su prikladni za područja visoke upotrebe.
Zašto odabrati nas
Profesionalni tim
Pružatelj sigurnosnih usluga kojem klijenti vjeruju, služi klijentima u mnogim industrijama kao što su vlada i poduzeća, financije, medicinska njega, Internet, e-trgovina i tako dalje.
Tehnička podrška
Naš tim stručnjaka dostupan je za pomoć pri rješavanju problema, odgovaranje na tehničke upite i pružanje smjernica.
Pouzdana opskrba
Nudimo vertikalno integrirani model opskrbnog lanca kako bismo osigurali pouzdanu dugoročnu opskrbu i potpunu sljedivost.
Služba za korisnike
Dajemo prioritet otvorenoj komunikaciji kako bismo odgovorili na specifične zahtjeve naših klijenata i pružili personalizirana rješenja.
Trajnost i pouzdanost
Čvrsti PCB-ovi izrađeni su od tvrdih, čvrstih materijala poput stakloplastike ili epoksidne smole, koji čine čvrst temelj za komponente. Ova strukturna čvrstoća osigurava da ploče mogu izdržati fizička opterećenja i manje su sklone oštećenjima tijekom rukovanja, proizvodnje i rada.
Jednostavnost izrade i sastavljanja
Čvrstoća ovih ploča olakšava rukovanje tijekom procesa sastavljanja. Komponente se mogu lako zalemiti na pločicu, a rizik od oštećenja ploče tijekom montaže manji je u usporedbi s fleksibilnim tiskanim pločama.
Visoka gustoća komponenti
Čvrsti PCB-ovi mogu podržati visoku gustoću komponenti i sklopova. Ovo je posebno korisno u aplikacijama u kojima je prostor važan, kao što su pametni telefoni i drugi kompaktni elektronički uređaji.
Toplinska stabilnost
Kruti PCB obično pokazuju dobru toplinsku stabilnost, što znači da mogu izdržati visoke temperature bez deformiranja. Ovo je ključno za aplikacije velike snage i okruženja u kojima je PCB izložen značajnoj toplini.
Isplativost
Za masovnu proizvodnju, kruti PCB-i općenito su isplativiji u usporedbi s fleksibilnim ili krutim-savitljivim PCB-ima. Standardizacija materijala i proizvodnih procesa čini ih pristupačnijim za proizvodnju velikih razmjera.
Dosljedna kvaliteta
Zbog svojih dobro uhodanih proizvodnih procesa, kruti PCB-ovi obično imaju dosljednu kvalitetu i performanse. Ova predvidljivost ključna je u industrijama u kojima je pouzdanost kritična, kao što su medicinski uređaji ili aplikacije u zrakoplovstvu.
Kompatibilnost strujnog kruga velike brzine
Kruti PCB-ovi mogu podržati strujne krugove velike brzine. Oni pružaju stabilnu platformu za visokofrekventne sklopove, što je bitno u telekomunikacijama i računalstvu.
Otpornost na okoliš
Mnogi kruti PCB-ovi dizajnirani su da izdrže teške uvjete okoline, uključujući izloženost kemikalijama, vlazi i ekstremnim temperaturama. To ih čini prikladnima za upotrebu na otvorenom i u industriji.
Korištenje krutih ploča
Krute tiskane ploče povećavaju gustoću strujnog kruga, što dovodi do smanjenja veličine i težine ploče. Primjene krutih PCB-a raznolike su kao i sama elektronika. Evo samo nekoliko primjera:
Računalstvo:Od stolnih računala do prijenosnih računala i pametnih telefona, krute PCB ploče čine okosnicu ovih uređaja, povezujući procesore, memoriju i druge ključne komponente.
Potrošačka elektronika:Televizori, kamere, igraće konzole i još mnogo toga oslanjaju se na krute PCB ploče za svoje unutarnje sklopove.
Industrijske primjene:Napajanja, kontroleri motora i razna industrijska oprema koriste krute PCB-ove za svoje robusne performanse i upravljanje toplinom.
Medicinski uređaji:Pacemakeri, defibrilatori i druga kritična medicinska oprema ovise o pouzdanosti i preciznosti krutih PCB-a.
Zrakoplovstvo i obrana:Sateliti, zrakoplovna elektronika i vojna oprema često zahtijevaju robusnost i stabilnost krutih PCB-a.
Vrste krutih ploča
Jedna od prednosti krutih PCB ploča je njihova sposobnost da se koriste za različite projektne specifikacije i konfiguracije. U MCL-u nudimo krute PCB-ove u nizu vrsta, uključujući:
Jednostrano:Jednostrane strujne ploče su izvorni PCB. Imaju jedan sloj vodljivog materijala, a sve komponente nalaze se na jednoj strani ploče. Svojim jednostavnim dizajnom, jednostrane tiskane ploče brze su i jednostavne za proizvodnju, čime se smanjuje mogućnost pogrešaka. Ova isplativa konfiguracija uspijeva u dizajnu niske gustoće.
Dvostrano:Umjesto jednog vodljivog sloja, dvostrani PCB-ovi koriste bakrene vodljive slojeve s obje strane. Uz dvostruko više prostora za komponente, dvostrani PCB-ovi imaju više mogućnosti dizajna i povećanu složenost strujnog kruga, što ih čini primjenjivima za širok raspon projekata.
Višeslojno:Ova vrsta PCB-a koristi tri ili više slojeva vodljivog materijala naslaganog u sredini s nekoliko drugih slojeva koji okružuju jezgru. S brojnim slojevima i naprednim procesom stvrdnjavanja, višeslojne ploče smanjuju potrebu za ožičenjem međusobnog povezivanja, štede prostor i rezultiraju gustim i čvrstim PCB-om.
Noseća ploča ili mehanički odstojnik:Kada vam je potrebna čvrsta podloga za pružanje potpore tijekom procesa sklapanja za vrlo tanke PCB-e, neke tvrtke mogu odlučiti koristiti noseću ploču koja nema vodljive slojeve. Svaka ploča koja se koristi za mehaničke operacije ima bakrene slojeve ili zahtijeva bilo kakve električne veze. U MCL-u možemo izraditi goli kruti PCB prema vašim točnim specifikacijama za podršku svim komponentama i opremi s kojom namjeravate raditi.
Kako se proizvode krute PCB ploče?
Od čega su napravljeni PCB-i?
Čvrsti PCB sastoji se od različitih slojeva koji su spojeni pomoću ljepila i topline, dajući čvrsti oblik materijalu ploče. Sljedeći slojevi koriste se za razvoj krutog PCB-a.
Sloj supstrata
Sloj podloge, koji se također naziva osnovnim materijalom, izrađen je od stakloplastike. FR4 se uglavnom koristi kao materijal za podlogu, najčešći fiberglas koji daje krutost i krutost ploče. Fenoli i epoksidi se također koriste kao osnovni materijali, ali nisu tako dobri kao FR4. Međutim, oni su jeftiniji i imaju jedinstven loš miris. Temperatura razgradnje fenola je preniska, što dovodi do raslojavanja sloja ako se lem postavlja dulje vrijeme.
Bakreni sloj
Na vrhu sloja podloge, bakrena folija je laminirana na ploču uz pomoć dodatne količine topline i ljepila. U svakodnevnoj uporabi obje strane ploče su laminirane bakrom; međutim, neka jeftina elektronika dolazi sa samo jednim slojem bakrenog materijala na ploči. Različite ploče dolaze s različitim debljinama, koje su opisane u uncama po kvadratnoj stopi.
Sloj maske za lemljenje
Sloj maske za lemljenje nalazi se iznad sloja bakra. Ovaj sloj se dodaje na ploču kako bi se dodala izolacija na bakreni sloj kako bi se izbjegla bilo kakva oštećenja ako bilo koji vodljivi materijal dotakne bakreni sloj.
Sloj sitotiska
Sloj sitotiska nalazi se iznad sloja maske za lemljenje. Koristi se za dodavanje znakova ili simbola na ploču radi boljeg razumijevanja ploče. Bijela boja se uglavnom koristi za sitotisak. Međutim, dostupne su i druge boje, uključujući sivu, crvenu, crnu i žutu.
Po čemu se krute tiskane ploče i savitljivi krugovi razlikuju?
Čvrsti PCB, obično poznat jednostavno kao PCB, ono je na što većina ljudi pomisli kada zamišlja ploču. Ove ploče povezuju električne komponente pomoću vodljivih tračnica i drugih elemenata, koji su raspoređeni na nevodljivoj podlozi. U krutim tiskanim pločama, nevodljivi supstrat obično sadrži staklo, koje ojačava ploču i daje joj snagu i krutost. Čvrsta tiskana ploča pruža izvrsnu potporu komponentama, kao i pristojnu toplinsku otpornost.
Iako savitljivi PCB također ima vodljive staze na nevodljivoj podlozi, ova vrsta tiskanih ploča koristi savitljivi osnovni materijal poput poliimida. Fleksibilna baza omogućuje fleksibilnim krugovima da izdrže vibracije, odvode toplinu i savijaju se u različite oblike. Zbog svojih strukturnih karakteristika, savitljivi sklopovi se sve više koriste u kompaktnoj i inovativnoj elektronici.
Osim materijala osnovnog sloja i krutosti, značajne razlike između PCB-a i savitljivih sklopova uključuju:
Vodljivi materijal:Budući da se savitljivi krugovi moraju savijati, proizvođači mogu koristiti fleksibilniji valjani žareni bakar umjesto elektro-nanesenog bakra kao vodljivi materijal.
Proizvodni proces:Umjesto upotrebe maske za lemljenje, proizvođači fleksibilnih PCB-a koriste postupak koji se naziva prekrivanje ili prekrivanje za zaštitu izloženog sklopa fleksibilnog PCB-a.
Uobičajeni trošak:Fleksibilni sklopovi obično koštaju više od krutih sklopova. Međutim, zbog svoje sposobnosti da stanu u kompaktne prostore, savitljivi sklopovi omogućuju inženjerima da smanje veličinu svojih proizvoda, što dovodi do neizravnih ušteda.
Kako odabrati između krute i fleksibilne tiskane ploče
Krute i fleksibilne ploče s strujnim krugovima koriste se u mnogim različitim proizvodima, iako neke primjene mogu imati više koristi od jedne vrste tiskanih ploča. Na primjer, kruti PCB-ovi imaju smisla u većim proizvodima, poput televizora i stolnih računala, dok su fleksibilni sklopovi potrebni za kompaktnije proizvode, poput pametnih telefona i nosive tehnologije.
Pcb u teškim uvjetima: koje mjere opreza treba poduzeti?
Neke kategorije elektroničkih uređaja moraju raditi u posebno teškim uvjetima, kao što su slani sprej, sol, prašina, pijesak ili ekstremne temperature. Kako bi se osiguralo da elektronički sklop nastavi raditi kao u normalnim uvjetima, PCB mora biti dizajniran da izdrži te događaje bez oštećenja. PCB-ovi koji se koriste u automobilskom, industrijskom ili zrakoplovnom sektoru, na primjer, kontinuirano su izloženi vibracijama, mehaničkim naprezanjima, udarcima, vrlo velikim toplinskim izletima i još mnogo toga.
Glavni izazovi s kojima se suočavaju PCB-i u teškim uvjetima mogu se sažeti na sljedeći način:
Vlaga, prašina i prljavština:Kako bi se suprotstavili tim čimbenicima okoliša, često je potrebno obraditi PCB posebnim postupkom poznatim kao konformni premaz. Kod njega se PCB nakon procesa sastavljanja prekriva tankim slojem nevodljivog zaštitnog materijala kao što je silicij, akril, uretan ili p-ksilen. Premaz omogućuje produljenje životnog vijeka elektroničkog sklopa štiteći ga od vanjskih onečišćenja.
Visoke temperature:Ako PCB mora kontinuirano raditi na temperaturama iznad standarda, bolje je koristiti slojeve s debljim bakrom (teški bakar). Debljine bakra veće od 3 unce po kvadratnoj stopi obično se kombiniraju s primjenom usklađenog premaza kako bi se ploči pružila visoka razina zaštite u slučaju neprekidnog rada na visokim temperaturama. Korištenje slojeva s višom temperaturom staklenog prijelaza (Tg), kao što je FR-4 TG140 ili TG170), pruža PCB-u dodatnu zaštitu od temperature
Ionizirajuće zračenje:PCB-ovi za primjenu u zrakoplovstvu bombardirani su česticama raznih vrsta, uz elektromagnetsko zračenje koje stvaraju sunce i druga nebeska tijela. Ovo zračenje može uzrokovati privremene smetnje (kao što je promjena bitova ili brisanje memorije) ili trajno oštećenje komponenti, udari i vibracije, posebno u automobilskoj i zrakoplovnoj industriji.
Korozija:To je jedna od glavnih zamki za bilo koji metalni dio. Do korozije dolazi kada se kisik i metal vežu jedan za drugog putem procesa poznatog kao oksidacija. To stvara hrđu i uzrokuje da metal izgubi svoja kemijska svojstva, raspadajući se tijekom vremena. Budući da PCB-i sadrže veliku količinu metala, ako su izloženi kisiku, podložni su koroziji.
Kako bi se spriječilo oštećenje uzrokovano atmosferskim utjecajima, nevodljivi zaštitni premaz poznat kao konformni premaz nanosi se na PCB nakon sklapanja (Slika 1). Ovo se obično primjenjuje na PCB-ove za potrošače, uređaje i mobilne uređaje, gdje je uobičajeno raditi u prisutnosti vlage, prašine ili drugih oštrih čimbenika iz okoline. Zaštitni sloj nanesen na PCB dopušta vlazi prisutnoj u slojevima PCB-a da teče prema van, istovremeno sprječavajući vanjske agense da dopru do ploče i njezinih komponenti, ugrožavajući njihov rad. Osim povećanja pouzdanosti, konformna prevlaka produljuje vijek trajanja kruga.
Najčešći tipovi konformnih premaza su silikon, akrilna smola, poliuretan i p-ksilen, od kojih svaki može pružiti određenu razinu zaštite. Silikon, na primjer, može pokriti najširi raspon temperatura i stoga je najbolji izbor za primjene s ekstremnim temperaturama. S druge strane, silikon ima slabu moć lijepljenja na neke vrste podloga i nižu kemijsku otpornost od akrilne smole. Potonji, zbog svoje krute strukture, nije osobito prikladan u prisutnosti udaraca i vibracija. Poliuretani nude visoku otpornost na vlagu, abraziju i vibracije, dobro podnose niske temperature, ali ne i visoke. Slijedi da se uglavnom koriste u primjenama s temperaturama od -40 stupnjeva do +120 stupnjeva. P-ksilen je konzistentan materijal koji nudi visoku zaštitu, ali je skup i osjetljiv na kontaminante mora se nanositi u vakuumu.
Što se tiče primjene PCB konformnog premaza, mogu se koristiti četiri tehnike: uranjanje, automatizirano selektivno premazivanje, prskanje i četkanje. Svaka od ovih alternativa postiže isti cilj: potpuno prekriti PCB uključujući oštre rubove i sve rubove ploče. Nakon nanošenja, konformni premaz se suši sušenjem na zraku, u pećnici ili UV svjetlom.
Sve veća gustoća komponenti na PCB-u dovodi do neizbježnog povećanja radnih temperatura, što je stanje koje dugoročno može ugroziti integritet zavara ili samih slojeva zbog širenja i skupljanja materijala s različitim fizičkim svojstvima. Visokotemperaturni PCB stoga treba koristiti dielektrik s temperaturom staklenog prijelaza (Tg) od najmanje 170 stupnjeva. Pravilo koje se normalno primjenjuje je dopustiti radne temperature do oko 25 stupnjeva niže od Tg vrijednosti korištenog materijala. Osim odabirom materijala, visokom temperaturom PCB-a može se upravljati uklanjanjem proizvedene topline i njezinim prijenosom na druga područja PCB-a. Ako je vruća komponenta montirana na gornju stranu PCB-a i ima dovoljno veliku površinu, na nju se može ugraditi hladnjak koji može odvesti toplinu prvo kondukcijom (od komponente do hladnjaka), a zatim konvekcijom (od površine hladnjaka prema okolnom, hladnijem zraku).
Ako je vruća komponenta montirana na donjoj strani PCB-a i nije moguće montirati hladnjak, tehnika koju obično koriste dizajneri je umetanje velikog broja toplinskih putova na PCB-u za prijenos topline s vruće komponente na sloj. bakra na vrhu PCB-a, odakle se dalje može prenijeti u odgovarajući hladnjak. Obično su rashladni odvodi montirani na PCB veliki, s rebrastim ili valovitim površinama za povećanje područja disipacije. Mogu se dodati ventilatori kako bi se poboljšalo hlađenje prisilnom konvekcijom u usporedbi s hlađenjem prirodnom konvekcijom.
Za dugoročne svemirske misije, jedina dostupna opcija je korištenje "rad-hard" komponenti. Ove komponente su puno rjeđe i samim time skuplje od standardnih komponenti. Za kratkoročne svemirske misije (do jedne godine) može se dopustiti korištenje standardnih komercijalnih komponenti, podložno analizi i provjeri njihove sposobnosti otpornosti na zračenje. To vam omogućuje smanjenje troškova projektiranja svemirske opreme i proširenje izbora komponenti dostupnih za projektiranje. Primjenom različitih tehnika dizajna hardvera mogu se suzbiti učinci zračenja. Na razini dizajna PCB-a, na primjer, važno je osigurati odgovarajuće uzemljenje svih metalnih dijelova.
Kako bi se osigurala zaštita od udaraca i vibracija, PCB se može ugraditi u spremnik u koji se ulijeva smola kako bi se potpuno zatvorio. Što je viši sloj smole, to je bolji stupanj zaštite. Osim ako sve komponente na PCB-u nemaju jednaku visinu, debljina sloja smole će varirati po ploči, pružajući malo različite razine zaštite za svaku komponentu. Najtanji sloj smole stoga odgovara, u najgorem slučaju, razini zaštite koja se nudi na cijeloj ploči. Prije nego što uopće razmislite o inkapsulaciji smolom, PCB se mora temeljito očistiti. Površinska kontaminacija može negativno utjecati na razine zaštite koje nudi kapsulacija, osobito u slučajevima kemijske otpornosti (jer osigurava lakši put za kemikalije).
Naša tvornica

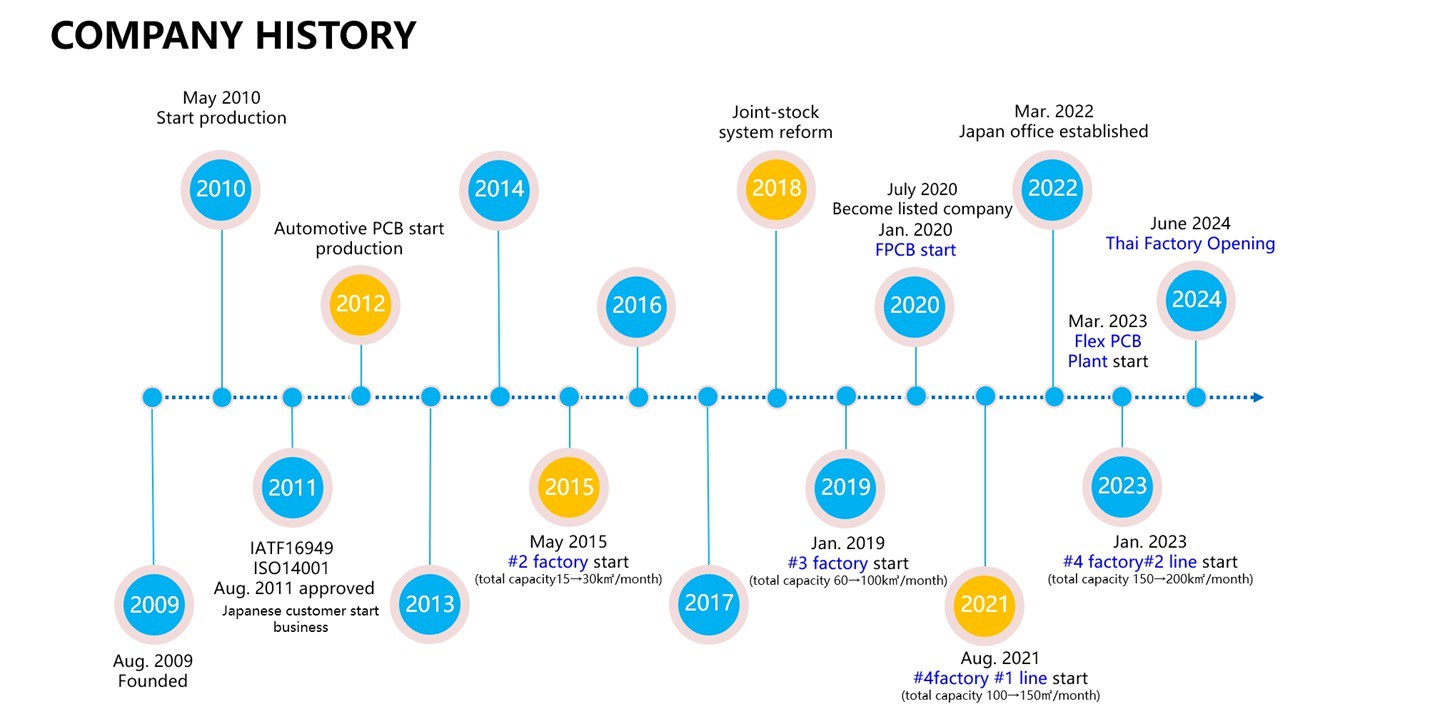

Sihui Fuji Electronics Technology Co., Ltd. Osnovan 2009., već 14 godina fokusiran je na dugoročnu i pouzdanu proizvodnju tiskanih ploča. S proizvodnom snagom allegro provjere, masovnom proizvodnjom, višestrukim nazivima proizvoda, različitim serijama i kratkim rokovima isporuke, pruža sveobuhvatne usluge na jednom mjestu kako bi zadovoljio potrebe kupaca u najvećoj mjeri. To je kineski proizvođač elektroničkih ploča s bogatim iskustvom u upravljanju kvalitetom japanskih tvrtki. posao.
FAQ
Kao jedan od vodećih proizvođača i dobavljača PCB-a visoke gustoće u Kini, srdačno vas pozdravljamo da ovdje u našoj tvornici kupite ili prodate na veliko PCB-e visoke gustoće za prodaju. Svi prilagođeni proizvodi su visoke kvalitete i konkurentne cijene. Kontaktirajte nas za ponudu i besplatan uzorak.
